令和2年度 秋期 問11
DFD の表現
出典: 令和2年度 秋期 ITパスポート試験 公開問題 問11 (IPA)
あるレストランでは，受付時に来店した客の名前を来店客リストに記入し，座席案内時に来店客リストと空席状況の両方を参照している。この一連の業務を DFD で表現したものとして，最も適切なものはどれか。
- ア
- イ
- ウ
- エ
正解と解説を見る
正解: エ

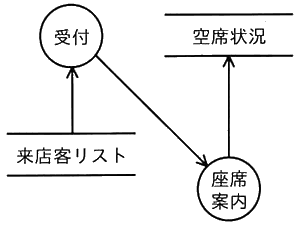

- ア: 来店客リストから受付への矢印があり、受付が書き込む向きと逆です。空席状況も座席案内が読む向きになっていません。
- イ: 座席案内から受付への矢印などがあり、説明した流れと合っていません。

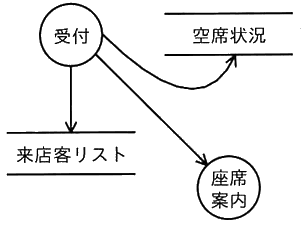

- ウ: 座席案内が来店客リストを読む矢印がなく、受付から座席案内への矢印もありません。
- エ: 受付が来店客リストに書き込み、座席案内が来店客リストと空席状況の両方を読む図なので正しい答えです。
ポイント
DFD は、データの流れを矢印で表す図です。丸が処理、2 本線がデータの置き場 (データストア) です。
- 受付は、来店客リストに 書き込む: 受付 → 来店客リスト
- 座席案内は、来店客リストを 読む: 来店客リスト → 座席案内
- 座席案内は、空席状況を 読む: 空席状況 → 座席案内
これらを全て満たすのは エ です。
この問題の用語: DFD
