令和4年度 問15
アクティビティ図で表現できるもの
出典: 令和4年度 ITパスポート試験 公開問題 問15 (IPA)

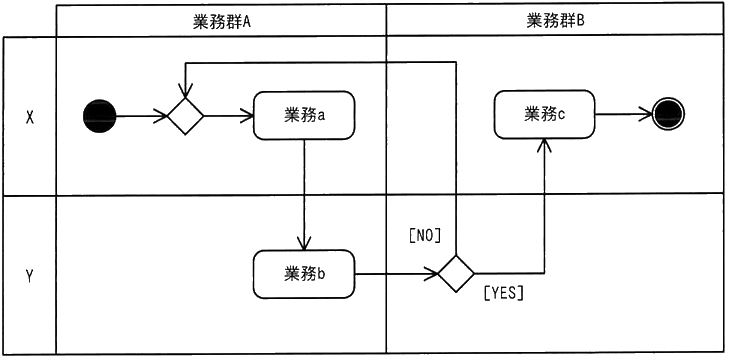

業務プロセスを，例示する UML のアクティビティ図を使ってモデリングしたとき，表現できるものはどれか。
- ア 業務で必要となるコスト
- イ 業務で必要となる時間
- ウ 業務で必要となる成果物の品質指標
- エ 業務で必要となる人の役割
正解と解説を見る
正解: エ
- ア: コストは、アクティビティ図の表現対象ではありません。
- イ: 時間（所要時間など）は、アクティビティ図の表現対象ではありません。
- ウ: 成果物の品質指標は、アクティビティ図の表現対象ではありません。
- エ: スイムレーンなどで役割分担を表現できるので、正しい答えです。
ポイント
UML のアクティビティ図は、業務の流れ（処理の順序や分岐）を表します。スイムレーン（担当ごとの列）に分けると、誰がどの作業をするか（人の役割）を表現できます。
コスト、時間、品質指標は、この図では表現しません。
この問題の用語: アクティビティ図
